Trockeneis Entgraten: Mikrometergenaue Präzision mit der Cold Jet Aero2 PCS Ultra

Willkommen zurück im Cold Jet Blog!

Wir wissen bereits, dass Trockeneisstrahlen eine herausragende Methode zur Ent- und Abgratung ist: rückstandsfrei, materialschonend und schnell. Aber haben Sie sich jemals gefragt, warum dieser Prozess so beispiellos präzise ist?

Während sich unser letzter Beitrag auf die Ergebnisse konzentrierte, tauchen wir heute tief in die angewandte Physik ein, die genaue Parameterwahl und die neuesten technologischen Entwicklungen ein, die die Entgratung auf die nächste Stufe heben.

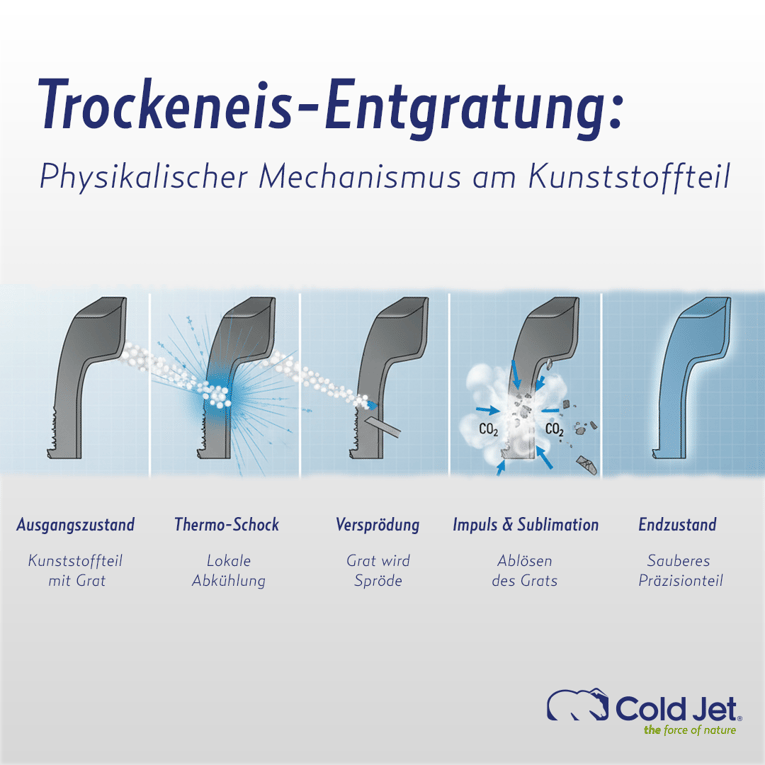

1. Der dreifache Mechanismus: Mehr als nur Kälte

Der Erfolg der Trockeneis-Entgratung beruht nicht nur auf einem einzelnen Effekt, sondern auf dem synergistischen Zusammenspiel dreier physikalischer Mechanismen. Nur das genaue Verständnis dieser Faktoren ermöglicht die optimale Steuerung des Prozesses:

a) Der thermische Schock (Der Sprödmacher)

Mit -78,5 °C trifft das Trockeneis auf das Material. Der Grat, der im Vergleich zum Hauptbauteil eine geringere Masse hat, kühlt extrem schnell ab. Diese schlagartige Temperaturdifferenz führt zur Versprödung des Grats. Er verliert seine Elastizität und ist nun bereit, bei minimaler Krafteinwirkung abzubrechen. Der Schlüssel: Das massive Bauteil kühlt nicht schnell genug ab, um seine Dimensionen oder Struktur zu ändern.

b) Die kinetische Energie (Der Impulsgeber)

Die Pellets oder Mikropartikel werden mit Überschallgeschwindigkeit auf das Werkstück gestrahlt. Die Aufgabe der kinetischen Energie ist es, den durch den Temperaturschock spröde gemachten Grat zu treffen und zu zerbrechen. Hierbei ist die Härte des Trockeneises (Mohs-Härte ca. 1,5 bis 2,0) entscheidend: Es ist hart genug, um den spröden Grat zu entfernen, aber zu weich, um das stabile Grundmaterial zu beschädigen.

c) Die Sublimations-Expansion (Der Lift-off)

Beim Aufprall wandelt sich das feste CO2 unmittelbar in gasförmiges CO2 um (Sublimation). Bei diesem Phasenwechsel dehnt sich das Volumen um das bis zu 800-Fache aus. Diese Mikro-Expansion findet direkt unter dem Grat statt und wirkt wie ein Miniatur-Sprengsatz, der den Grat von der Oberfläche löst, ohne chemische Rückstände oder Medien zu hinterlassen.

2. Prozessoptimierung: Die Präzision der Cold Jet PCS Ultra

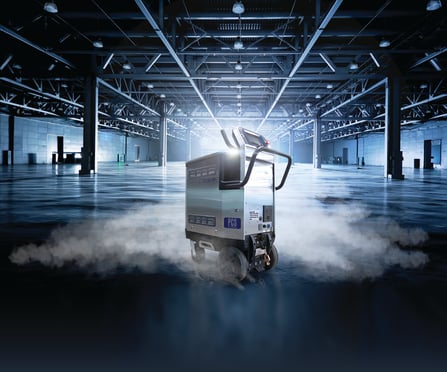

Der wahre Vorteil der modernen Trockeneis-Entgratung liegt in der Anpassbarkeit der Prozessparameter. Hier setzt das Trockeneisstrahlgerät Cold Jet Aero2 PCS Ultra neue Maßstäbe und revolutioniert die Partikelkontrolle.

Neue Erkenntnis: Gezielte Partikelgröße für jede Gratanforderung

Die Aero2 PCS Ultra löst das Dilemma zwischen Abrasivität und Wirksamkeit durch das patentierte Partikelkontrollsystem (PCS). Dies ermöglicht das Mahlen der Trockeneispellets im Inneren des Systems auf jede gewünschte Größe – von den standardmäßigen 3 mm bis hin zu Mikropartikeln, die feiner als ein menschliches Haar sind.

• Anwendungsspezifische Präzision: Für das Entgraten von filigranen, kleinen Graten (z. B. an bearbeiteten Komponenten oder bei Innengewinden) oder für das Abgraten an empfindlichen Trennlinien können extrem feine Mikropartikel gewählt werden. Diese liefern den notwendigen thermischen Schock und Sublimationseffekt mit minimaler kinetischer Kraft.

• Dynamische Anpassung: Die Partikelgröße lässt sich stufenlos einstellen. Dies ist entscheidend, wenn verschiedene Bauteile (z. B. Thermoplast- und Duroplast-Formteile) oder unterschiedliche Gratarten (wie Fahnen-, Reiß- oder Umlaufgrate) in derselben Produktionslinie mit konstanter Qualität behandelt werden müssen.

3. Fortschrittliche Anwendungen: Vielseitigkeit und Materialkompatibilität

Die Präzision der Trockeneis-Entgratung hat ihr Anwendungsfeld weit über die gängigen Kunststoffe hinaus erweitert.

Welche Materialien können entgratet werden?

Die Trockeneis-Technologie ist aufgrund ihrer nicht-abrasiven Natur mit einer breiten Palette von Materialien kompatibel. Die feine Partikelkontrolle (PCS) stellt sicher, dass selbst empfindlichste Oberflächen nicht beschädigt werden.

Der Prozess ist besonders effektiv bei:

• Kunststoffe & Polymere: Nahezu alle Spritzguss- und bearbeiteten Kunststoffe, einschließlich PBT, Acetal, Nylon, LCP, ABS, PP, PEEK, UHMWPE, Phenole und Acryle.

• Metalle: Entgraten von bearbeiteten Metallkomponenten, insbesondere Titan, Edelstahl und Aluminium, wo feine Grate entfernt werden müssen, ohne die Kanten zu verrunden oder die Oberfläche zu verkratzen.

• Additive Fertigung: Endbearbeitung von 3D-gedruckten Komponenten, um Stützmaterialreste oder feine Grate zu entfernen.

Spezielle Anwendungsbereiche

• Medizinische Mikro-Komponenten: In der Medizintechnik ist die vollständige Entfernung von Graten an filigranen Teilen ohne Beschädigung der Oberfläche überlebenswichtig. Die Aero2 PCS Ultra garantiert hier durch die kontrollierten Mikropartikel höchste Reinheit und Null-Defekt-Toleranzen.

• Gefräste Metall- und Aluminiumteile: Die Methode wird erfolgreich eingesetzt, um feine Grate von weichen Metallen zu entfernen, ohne die Oberfläche zu verkratzen oder zu verrunden – ein entscheidender Vorteil gegenüber herkömmlichem mechanischem Entgraten.


• Roboter-Integration (Industrie 4.0): Die Trockeneis-Technologie ist ideal für die Integration in automatisierte Fertigungslinien, da sie sauber, rückstandsfrei und hochgradig wiederholbar ist. Robotergesteuerte Düsen maximieren die Produktivität.

Fazit

Die Entgratung mit Trockeneis ist nicht nur eine "bessere" Methode, sie ist eine kontrollierte physikalische Präzisionsarbeit. Die Fähigkeit, den thermischen Schock, die kinetische Energie und die Sublimations-Explosion exakt auf das Material und die Gratbeschaffenheit abzustimmen – ermöglicht durch Technologien wie die Cold Jet Aero2 PCS Ultra – macht sie zur fortschrittlichsten Lösung für alle Fertiger, die höchste Qualitätsstandards und makellose Oberflächen garantieren müssen.
